- 0章 1章・2章の基礎知識(p.5-)
- 0.4.3 ディジタル回路の構成素子
- IC(Integrated Circuit:集積回路)
- LSI(Large Scale Integrated Circuit:大規模集積回路)
- VLSI(Very Large Scale Integrated Circuit:超大規模集積回路))
-
- 1章 組合せ回路(教科書p.31-)
- 1.5 いろいろな組み合わせ回路
- 1.5.1 組合せ論理回路のビルディングブロック
- 74シリーズ->p.32 図1.43
- テキサス・インスツルメンツ(TI)社
-
-
- 前期中間試験の答え合わせ
- ディジタル回路実験の予備知識2
- ブレッドボートの使用法
- ICの設置位置
- ディジタルマルチメータによる電圧Vの測定
- 電源電圧Eの加え方
- ICのVccとGNDへの接続方法
|

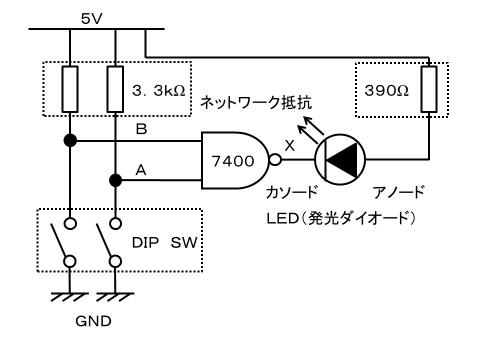

電気(論理)回路図 |
 |

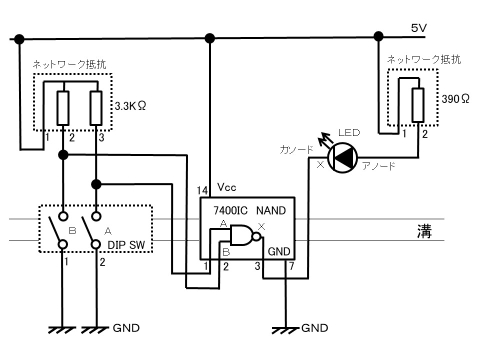

実体回路図 |
 |
WB9
|
- 上記の実体回路図をグラフ用紙上に設計しなさい.
- 実体回路図に基づいて,回路作成を実施しなさい.
- BとAのDIPSWを切り替えたときの表内の動作結果(出力)を得なさい.
- 動作結果は,ノートに控える.
- 結果に基づき,WebClassのWB9の試験(NAND_ICの動作確認)を受験すること(受験期限7/1(火)まで)
入力 |
出力 |
B(ON,OFF) |
A(ON,OFF) |
LEDの状態(点灯:○,消灯:×) |
ON |
ON |
|
ON |
OFF |
|
OFF |
ON |
|
OFF |
OFF |
|
|
所有素子一覧(p.32も参考に) |
- (8 bit) DIP スイッチ 1 個
- トグルスイッチ 1 個
- 発光ダイオード(赤) 4 個
- 発光ダイオード(緑) 4 個
- DIP 抵抗(470 Ω) 1 個
- TTL-IC【7セグメントドライバー】(74LS47) 1 個
- TTL-IC【デコーダ】(74LS90) 1 個
- TTL-IC【2入力NAND】(74LS00) 2 個
- TTL-IC【NOT】(74LS04) 2 個
- TTL-IC【NOT】(74LS05) 1 個
- ネットワーク抵抗(390 Ω) 1 個
- ネットワーク抵抗(3.3 kΩ) 1 個
|
