- １章 組合せ回路（教科書p.31-)
- 1.5 いろいろな組み合わせ回路
- 1.5.1 組合せ論理回路のビルディングブロック
- ７４シリーズ->p.32 図１．４３
- テキサス・インスツルメンツ（ＴＩ）社
-
- 電気回路図（電気的な特性をベースとした回路図）
- 論理回路図（論理的な特性をベースとした回路図））
- 実体回路図（回路作成を考慮した回路図）
|
| ＩＣ実習１１.１ |
- 発光ダイオード（LED）の使い方（アノードとカソードの概念）と配線方法
- DIPスイッチの使い方と配線方法
- DIPスイッチを用いたLEDの点灯・点滅回路の作成
- ＳＷ切替による点灯状態を確認
- ＬＥＤのアノードとカソードを入れ替えたときのＳＷ切替によるＬＥＤ点灯状態の確認
|

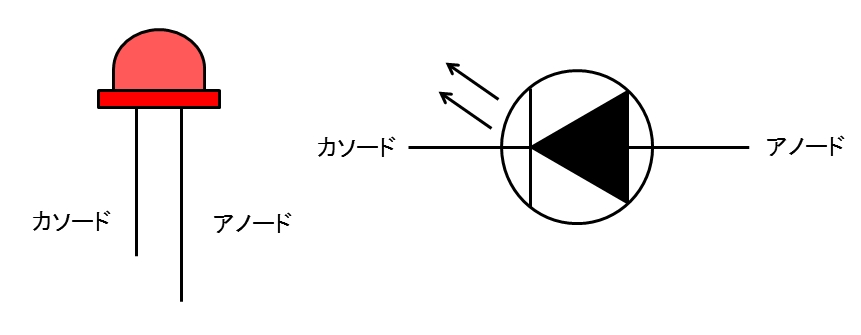

| 発光ダイオード（LED) |
 |

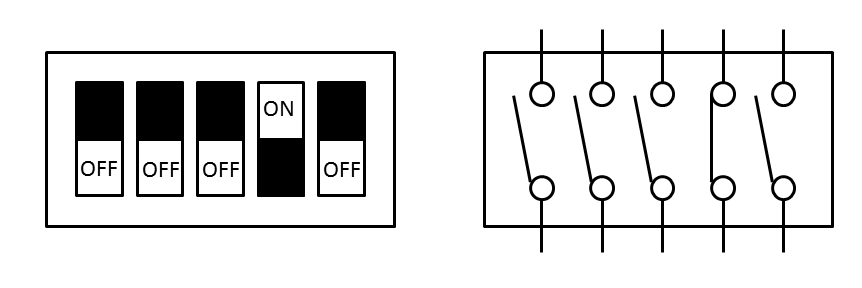

| DIPスイッチ |
 |

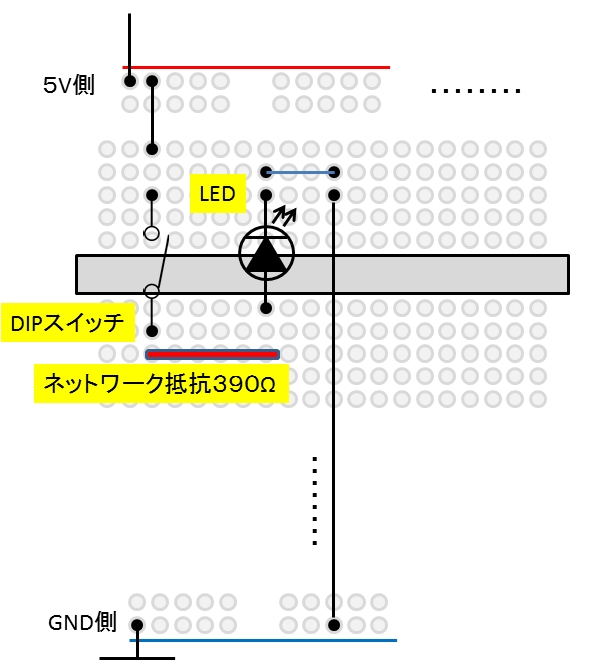

| DIPスイッチを用いたLEDの点灯・点滅回路の作成 |
 |
| ＩＣ実習１１．２ |
| ＮＡＮＤゲートＩＣ（７４００）の動作チェック（LED点灯による確認） |
 |
上記のＮＡＮＤ回路に対して，論理変数Ｂ，Ａに対して，ＳＷで値を与えたとき，出力Ｚの点灯，消灯を調べた結果を以下の表に記述すること．
| 入力（ＤＩＰＳＷ） |
出力（ＬＥＤ） |
| Ｂ |
Ａ |
Ｘ |
| ＯＦＦ |
ＯＦＦ |
|
| ＯＦＦ |
ＯＮ |
|
| ＯＮ |
ＯＦＦ |
|
| ＯＮ |
ＯＮＦ |
|
|
