ディジタル回路 第10回講義内容


授業内容
  • 1章 組合せ回路(教科書p.31-)
    • 1.5 いろいろな組み合わせ回路
      • 1.5.1 組合せ論理回路のビルディングブロック
        • 74シリーズ->p.32 図1.43
        • テキサス・インスツルメンツ(TI)社
IC実習10
  • 定電圧電源装置の使い方
    • 5V端子の確認
  • テスターの使用方法
    • 交流電圧測定(100V60Hz)
    • 直流電圧測定(5V)
    • 通電測定
    • ネットワーク抵抗抵抗値測定(390Ω)
  • ブレッドボードの使用方法
    • 電源供給の配線方法
    • ネットワーク抵抗の配置位置
    • IC,SWの配置位置

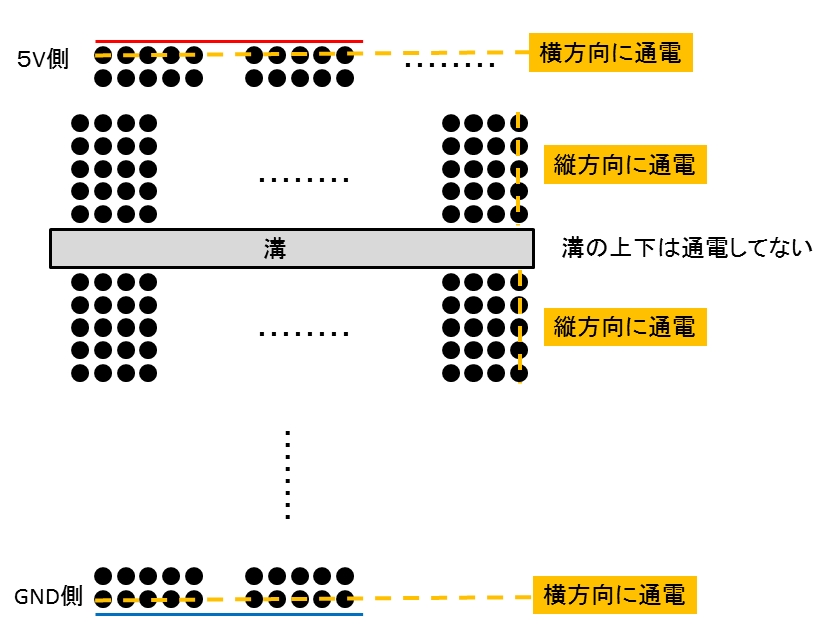

ブレッドボード

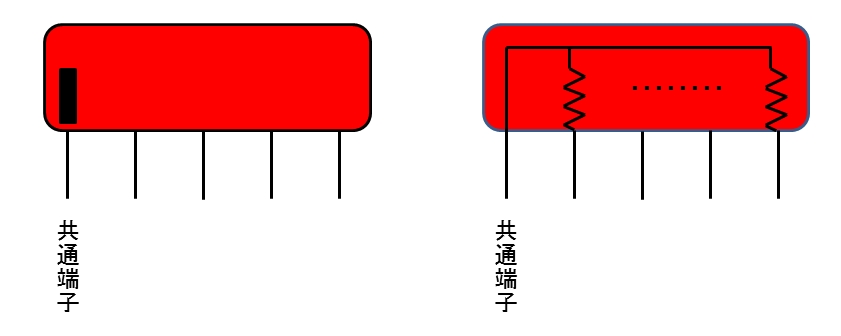

ネットワーク抵抗
