授業内容

１章　組合せ回路（教科書p.31-) 1.5　いろいろな組み合わせ回路 1.5.1　組合せ論理回路のビルディングブロック ７４シリーズ->p.32　図１．４３ テキサス・インスツルメンツ（ＴＩ）社 電気回路図（電気的な特性をベースとした回路図） 論理回路図（論理的な特性をベースとした回路図）） 実体回路図（回路作成を考慮した回路図）

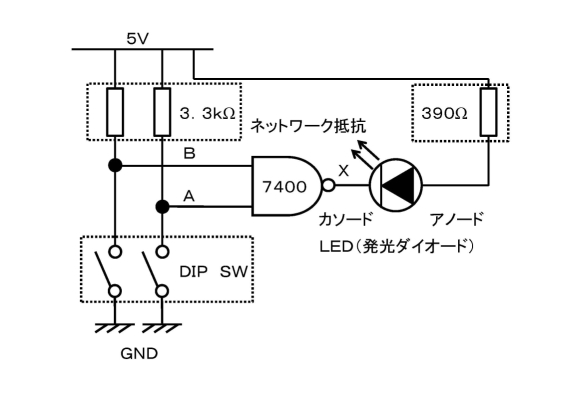

電気回路図

実験１１

教科書p.32にあるＮＡＮＤゲートＩＣ（７４００）を１つ用いて， 以下の１．から４．の論理回路図，実体回路図および動作結果の表（仮説）をA4グラフ用紙に作成しなさい． NAND　ICの動作チェック回路（上記の回路）->仮説どうりに動作するかを各自で確認 NAND ICを用いたNOTゲート回路 NAND ICを用いたANDゲート回路 NAND ICを用いたORゲート回路 なお，各ゲートとも入力はDIPSW，出力はLEDによる（０：点灯　１：消灯）と電圧値（有効数字小数一桁）する． 実験手順 手順１：1.から4.の論理回路図をグラフ用紙に作成する． 手順２：1.から4.の実体回路図をグラフ用紙に作成する．ただし，入力部（ＤＩＰＳＷ側）と出力部（ＬＥＤ側）は，１．と２．の回路図のみの記述でよい． 手順３：グラフ用紙に作成した４つの論理回路と実体回路図をセルフチェックあるいは相互チェックを実施 手順４：チェックを受けた実体回路図に基づいて，４つの回路を順にブレットボード上で作成し，以下の動作結果表の結果を得る． 手順５：４．のORゲート回路のみを回路動作チェックするので，ORゲート回路が動作した学生は，動作チェックを受ける． 動作結果の表 電気回路動作 論理回路動作 入力 出力 入力 出力 DIPSW ＬＥＤ B A X Ｂ Ａ ＯＮ ＯＮ 　 ０ ０ ＯＮ ＯFF 　 ０ １ ＯFF ＯＮ 　 １ ０ ＯFF ＯFF 　 １ １

実験結果確認期限

8/9（金）17：00　※8/9（金）は，9：00-17：00まで実験室が使用できます．なお，回路チェック時間は，13：30-14：30と16：00-17：00です．

宿題１１

第１０回の回路で得られた実験結果を提出しなさい． 結果は， DIPSWのON,OFFでLEDの点灯，点滅がどうであったかと 論理回路的に真理値がどうであったかの両者を以下の表のように報告するのが望ましい． 実際の動作結果 入力 出力 DIPSW ＬＥＤ Ｂ Ａ ＯＮ ＯＮ 点灯or点滅 ＯＮ ＯFF 点灯or点滅 ＯFF ＯＮ 点灯or点滅 ＯFF ＯFF 点灯or点滅 第１０回回路の真理値表 入力 出力 B A X ０or１ ０or１ ０or１ ０or１ ０or１ ０or１ ０or１ ０or１ ０or１ ０or１ ０or１ ０or１

提出期限

7/16（火）授業開始時に提出　※未提出の学生は，情報工学科棟１階進路指導室前の松尾のメールボックスに提出

連絡事項

• 次回も実験室です．
• グラフ用紙を準備しておくこと
