第5章 2値画像処理（ｐ.137）
- ５．１ 2値画像処理の意義とその流れ
- ５．２ 画像の2値化処理
- ５．２．１ 2値化と閾値選択
- ・固定しきい値法
- ・適応型しきい値法
- 〔１〕ｐタイル法
- 〔１〕’多段しきい値法
- 〔２〕モード法
- 〔３〕判別分析法
- ．動的しきい値法
課題６【１０点】 e-Learningシステム上から濃淡画像Excelデータをダウンロードし，その画像に対して判別分析法によりしきい値tを求めなさい． 提出方法 e-Learningシステム上からレポート表紙をダウンロードする．
Ａ４レポート用紙にて以下の問いにについて解答すること．
問１
求めた最適なしきい値ｔの前後±２の濃度値における
クラス1とクラス２の各々の画素数と平均濃度値（黄色の箇所）を以下の表で示しなさい．
しきい値ｔ クラス１ クラス２ 画素数 平均濃度値 画素数 平均濃度値 0 t-2 t-1 求めたしきい値t t+1 t+2 255
問２
求めたしきい値により2値化したExcel画面結果を示してください．
問３
濃度ヒストグラムを示してください．
問３
しきい値ｔを求めた手段（方法でない）について説明する．提出期限 12/2（金）17：00 松尾のメールボックスまで
ダウンロード画像の可視化方法について ダウンロードした画像のＸ，Ｙ座標データを取り除いて，以下のようなヘッダー情報を付与します． そして，Excelファイルを保存の際にファイルの種類で，テキスト（スペース区切り）（*.prn）を選択して保存する．

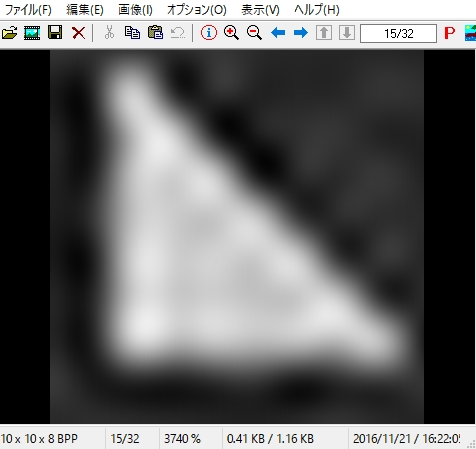

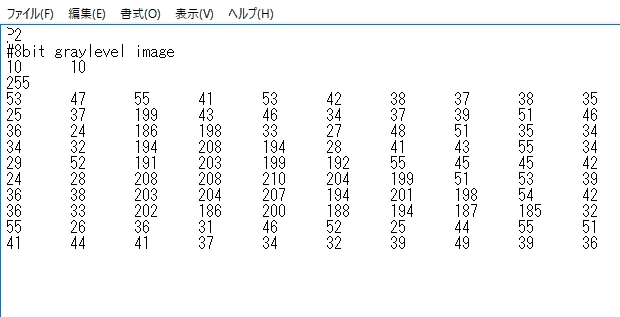

保存したデータの拡張子を.txtに変えると以下のようにテキストエディタで確認できる．このテキストデータの拡張子を今度は，.pgmに変えると画像ビュアーで画像として確認できます．
